RF relejske kartice

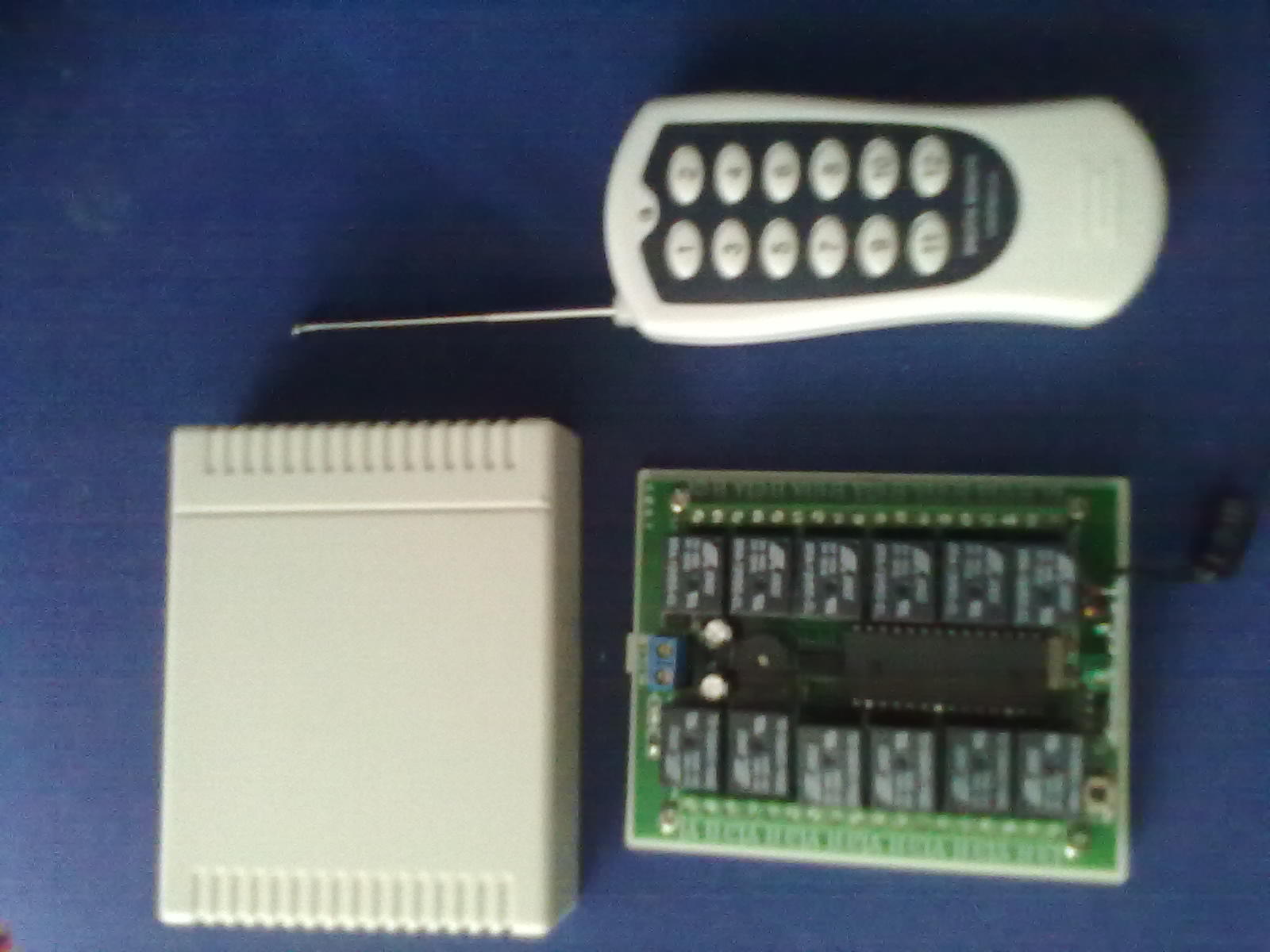

Že osnovni princip krmiljenja podvozja je bil zasnovan na osnovi daljinskega upravljanja. Zadostoval je 4-kanalni radijski sprejemnik. Obstoječo enoto sem odstranil in vgradil dve 12-kanalni kartici – slika 24, saj je že samo podvozje zahtevalo uporabo 8-kanalnega modula, preostale proste kanale pa sem uporabil za druge pnevmatske sklope, tako da je z vsemi pnevmatičnimi sklopi možno upravljati na daljavo.

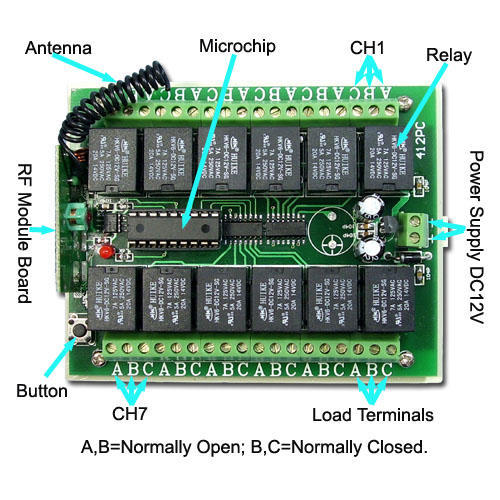

Gre za modul proizvajalca »Shenzhen ChenDaZhiKe Electronics co., Ltd.«, in sicer tip CDJSONR – 12PC. Tehnični podatki RF modula oz. relejske kartice so naslednji:
- delovna napetost 12V
- poraba toka < 6mA
- občutljivost sprejema > -105dBm
- delovna frekvenca 433 MHz
- vhodna napetost: DC
- vhodni (preklopni) tok <10A
- mere: 92mm x 72mm x 15 mm
Sam modul je programiran za izbiro 5 različnih programov.
- program: Rele (n) se aktivira s pritiskom na tipko (n) in je aktiviran dokler je aktivirana tipka (n). Ko tipko spustimo, se preklopi tudi rele. Hkrati je lahko aktiviran samo en kanal.
- program: Rele (n) se aktivira s pritiskom na tipko (n). Vsaka ostala tipka (n+x) rele izklopi in aktivira drug rele (n+x). Hkrati je aktiviran samo en kanal.
- program: Rele (n) se aktivira s pritiskom na tipko (n) in ostane aktiviran vse dokler ga s ponovnim pritiskom na isto tipko (n) ne vrnemo v osnovno stanje. Hkrati so lahko aktivirani vsi ali noben kanal.
- program: Je kombinacija programa 1 in 2, in sicer rele K1 – K6 deluje po programu 1, rele K7 – K12 pa deluje po programu 2
- program: Je kombinacija programa 1 in 2, in sicer rele K1 – K10 deluje po programu 1, rele K11 – K12 pa deluje po programu 2.
Vsi NO priključki teh relejev so vzporedno vezani na tipke v armaturni plošči, tako da s pomočjo tega RF modula dejansko samo izbiram tipke v armaturni plošči na daljavo.
